Электронный, портативный лабораторный прибор, давление до 45,000 psi
Каталожный № |
NanoGenizer-15k |
NanoGenizer-20k |
NanoGenizer-25k |
NanoGenizer-30k |
NanoGenizer-45k |
Скорость потока |
120 мл/мин |
120 мл/мин |
100 мл/мин |
100 мл/мин |
60 мл/мин |
Минимальный объем |
2 мл |
2 мл |
2 мл |
2 мл |
2 мл |
Максимальное давление |
15,000 psi |
20,000 psi |
25,000 psi |
30,000 psi |
45,000 psi |
Габариты (см) |
75 × 40 × 35 |
75 × 40 × 35 |
75 × 40 × 35 |
75 × 40 × 36 |
75 × 40 × 38 |
Вес |
40 кг |
40 кг |
40 кг |
45 кг |
50 кг |
Максимальная температура |
80ºC (176ºF) |
||||
Мощность |
110V/220V |
||||
Очистка |
Промывка водой |
||||
Применение |
Наноэмульсия, жировая эмульсия, липосомы, разрушение клеток, нанодисперсия, деагломерация |
||||
Функции |
Цифровой дисплей или манометр |
Основание |
Интерактивная камера Y-типа с алмазным напылением с функцией охлаждения |
Система контроля |
Программируемая система управления высоким давлением®: Сенсорный экран, регулировка скорости, автоматическая остановка по заданному объему/времени/давлению/температуре, настраиваемый контроль объема от 1 мл, отображение скорости потока и времени, защита от перегрузки. |
Манометр |
Электронный |
Вход |
Муфта высокого давления 1/4" |
Выход |
Муфта высокого давления 1/4" |
Входной резервуар |
Шприц 20мл |
Выводной резервуар |
Шприц 20мл |
Материал |
Нержавеющая сталь 316L, Карбид вольфрама, Витон, Тефлон |
Стандарт материалов |
Фармацевтический уровень (сорт), FDA, GMP |
Гарантия |
1 год на любые производственные дефекты |
Компоненты |
Экструдеры высокого давления, двухступенчатые гомогенизирующие клапаны, теплообменник |
Система контроля |
Механическое управление: контроллеры скорости, запуска, остановки |
Датчик |
Манометр, датчик давления, датчик температуры |
Тип выходного соединения |
Tri-Clamp или Luer |
Теплообменник |
HPE-100; HPE-150; HPE-200 |
Липосомный экструдер |
GOE-200мл; GOE-1000мл |
Входной резервуар |
Шприц 10 мл, 20 мл, 50 мл, 100 мл, 200 мл, 500 мл, S/S емкость, емкость с согревающей рубашкой |
Выводной резервуар |
Шприц 10 мл, 20 мл, 50 мл, 100 мл, 200 мл, 500 мл, S/S емкость, емкость с согревающей рубашкой |
Цилиндр |
Титановый цилиндр высокого давления (устойчив к сильным кислотам и щелочам) |

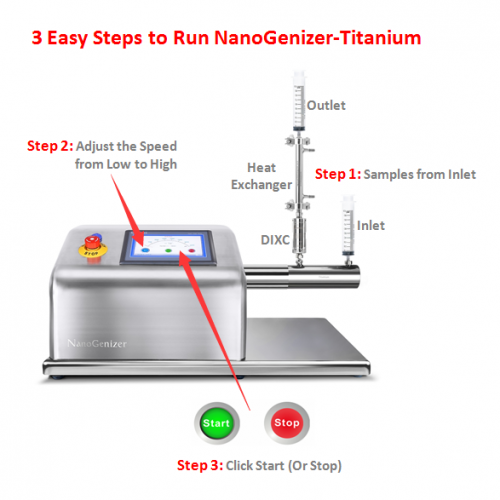

Вход: шприц; открытый контейнер; цилиндр из нержавеющей стали.
Выход: шприц; открытый контейнер; цилиндр из нержавеющей стали.
Устранение неисправностей:
Конструкция прибора сводит к минимуму возможность возникновения блокировки воздуха, блокировки камеры и перегрузки.
Однако, неправильное использование может вызвать сбой и повреждение прибора.
Блокировка воздуха
Признак: нет давления или нет всасывания во входном отверстии
Профилактика: не запускать устройство с неподключенным входным отверстием
Причина: воздух в насосе
Решение:
1) В настройках пользователя нажмите на кнопку «Спустить газ» (Degas)
2) Пропуск 50 мл воды со скоростью 50%
3) Протолкните шар во впускной клапан с помощью булавки/иглы
Блокировка камеры
Признак: Избыточное давление
Профилактика: Тщательно обработайте образец; Уменьшите скорость
Причина: В образце есть сгусток частиц; Слишком высокая скорость
Решение:
1) Пропустите в обратном направлении поток 100 мл воды с низкой скоростью через выходной клапан
2) Пропустите в обратном направлении поток воды через камеры, постепенно поднимая скорость с минимума на максимум.
Перегрузка
Решение:
1) Уменьшите скорость и отключите питание, подождите 30 секунд и снова запустите прибор.
2) Промыть водой или растворителем
3) Запустите прибор с чистым гомодисперсным образцом
Блокировка воздуха редко повреждает Наногенизатор, однако блокировка камеры опасна для насоса из-за резкого повышения давления.
1) Тщательно обрабатывайте образец; всегда используйте чистый гомодисперсный образец,
2) Постепенно регулируйте давление от низкого до высокого уровня.
3) В целях безопасности никогда не направляйте входные или выходные отверстия любых приборов Genizer,(гомогенизаторы высокого давления, экструдеры, интерактивные камеры, клапаны) на людей или объекты, чтобы минимизировать шансы возникновения травматизма и материального ущерба.
Совет:
Для удобства пользователя два порта в цилиндре высокого давления NanoGenizer могут быть заменены на вход и выход.
Тип клеток | Млеко питающие ![]() |
Насекомые![]() |
Бактерии![]() |
Дрожжи![]() |
Водоросли![]() |
Споры![]() |
Пример | CHO|Hela | Sf9|Sf21|H5 | E. Coli | Дрожжи | Зеленые водоросли | Ганодерма |
Давление | 600-800бар 8500-11500psi | 600-1000бар 8500-14500psi | 800-1000бар 11500-14500psi | 1200-1400бар 17500-20000psi | 1200-1500бар 7500-21500psi | 1300-1600бар 18500-23000psi |
Камера | F20Y, F20Y-RT | F20Y, F20Y-RT | F20Y, F20Y-RT | F20Y, F12Y | F20Y, F12Y | F20Y, F12Y |
Эмульсии | Эмульсия масла в воде![]() |
Эмульсия воды в масле![]() |
Масляная эмульсия![]() |
Продукты питания![]() |
Липосома (масло в воде)![]() |
Липосома (вода в масле)![]() |
Пример | Жировая эмульсия| Простагландин | Косметика | Диметикон Топливо | Молоко | Доксорубицин | ДНК липополиплекс |
Давление | ~20,000psi | ~10,000psi | ~20,000psi | ~10,000psi | ~20,000psi | ~8,000psi |
Камера | F20Y, F12Y | F20Y | F20Y, F12Y | F20Y | F20Y, F12Y | F20Y |
Дисперсия | Пигменты![]() |
Лекарства/Кремы![]() |
Батарейки![]() |
Агрегация частиц![]() |
Графен![]() |
Нанотрубки![]() |
Пример | Чернила, покрытия | Норфлоксацин, изоксил | Литиевые Солнечные батареи | Нанофибриллы | Графен | Углеродные нанотрубки |
Давление | ~20,000psi | ~20,000psi | ~20,000psi | ~25,000psi | ~50,000psi (один слой) | >20,000psi |
Камера | F20Y, F12Y | F20Y, F12Y | F20Y, F12Y | F20Y, F12Y | F20Y, F12Y | F20Y, F12Y |
